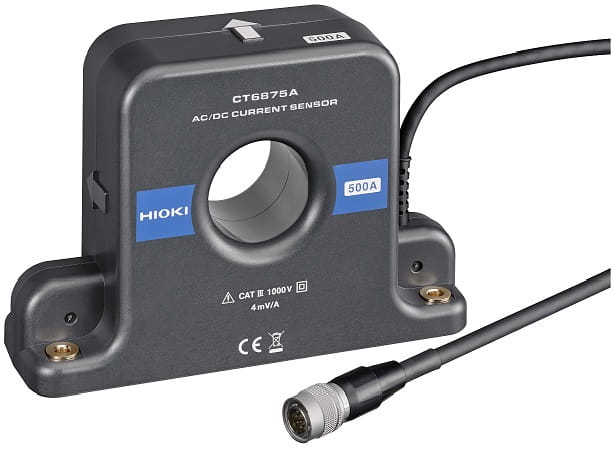

HIOKI CT6875A-1 - cęgowy czujnik prądu AC/DC, 500 A, ±1500 A szczyt., DC-1,5 MHz, 4 mV/A, 36 mm, przewlekany

• Czujnik prądu typu pull-through - do współpracy z miernikami mocy, rejestratorami i oscyloskopami wysokiej klasy
• Średnica wewnętrzna otworu na przewód z mierzonym prądem: 36 mm
• Automatyczna korekcja fazy (z PW8001)
• Prąd znamionowy: 500 A AC/DC
• Przekładnia: 4 mV/A (= 2 V/500 A)
• Maks. prąd wejściowy: ±1500 A AC/DC (szczytowy, przez ≤ 20 ms)
• Impedancja wyjściowa: 50 Ω ± 10 Ω
• Pasmo pomiaru:
- amplituda: od DC do 1,5 MHz (±3 dB)
- faza: do 1 MHz
• Dokładność pomiaru:
- dokładność pomiaru amplitudy: zależy od częstotliwości (patrz ulotka)
na przykład dla DC i w paśmie od 45 Hz do 66 Hz: ±0,04% w.w. ± 0,008% w.p.
- dokładność pomiaru fazy: zależy od częstotliwości (patrz ulotka)
na przykład w paśmie od 45 do 66 Hz: 0,08°
• Przesunięcie fazy: -12,87° przy 200 kHz
• Czas opóźnienia: 179 ns
• Zakres temperatur i wilgotności względnych gwarantowania dokładności: od 0 °C do 40 °C, ≤ 80%
• Błąd offsetu: ±5 ppm
• Błąd liniowości: ±5 ppm
• Błąd amplitudy:
- DC: ±10 ppm
- od 10 Hz do 100 Hz: ±0,005%
- od 100 Hz do 1 kHz: ±0,02%
- od 1 kHz do 20 kHz: ±0,08%
- od 20 kHz do 100 kHz: ±0,5%
- od 100 kHz do 300 kHz: ±1%
- od 300 kHz do 1 MHz: ±5%
• CMRR (tłumienie sygnału współbieżnego):
- ≥ 140 dB (50/60 Hz)
- ≥ 120 dB (100 kHz)
• Wpływ temperatury:
w zakresie od -40 °C do 0 °C i od 40 °C do 85 °C
- czułość amplitudowa: ±20 ppm w.w./°C
- napięcie offsetu: ±1 ppm w.p./°C
• Zakres temperatur i wilgotności względnych otoczenia pracy: od -40 °C do +85 °C, ≤ 80%
• Zakres temperatur i wilgotności względnych otoczenia składowania: od -40 °C do +85 °C, ≤ 80%
• Maksymalne znamionowe napięcie do ziemi: 1000 V kat. III, przewidywane przepięcie przejściowe: 8000 V
• Wytrzymałość na przebicie: 7,4 kV AC (przy: 1 mA, 50/60 Hz, 1 min)
• Normy: Bezpieczeństwo: EN61010, kompatybilność elektromagnetyczna: EN61326
• Zasilanie:
- doprowadzane bezpośrednio przez wtyk ME15W z PW8001, PW6001, PW3390 lub modułu U8977
- doprowadzane pośrednio wtykiem BNC tj. z modułu czujnika CT9555, CT9556, CT9557 zasilanego z sieci napięciem przemiennym od 100 do 240 V lub z zewnętrznego zasilacza DC, przy współpracy np. z PW3335-03, PW3336, PW3337 (patrz ulotka)
• Przewód wyjściowy długości 10 m, zakończony wtykiem ME15W
• Wymiary, masa: 160 x 112 x 50 mm, 1,10 kg

ZASTOSOWANIA: Czujnik idealny do pomiarów w dziedzinach zaawansowanych technicznie takich jak: fotowoltaika, ogniwa paliwowe - do oceny stanów ładowania/rozładowywania akumulatorów i zjawisk we wtórnych obwodach falowników, monitorowania przebiegów za pomocą oscyloskopów lub rejestratorów
