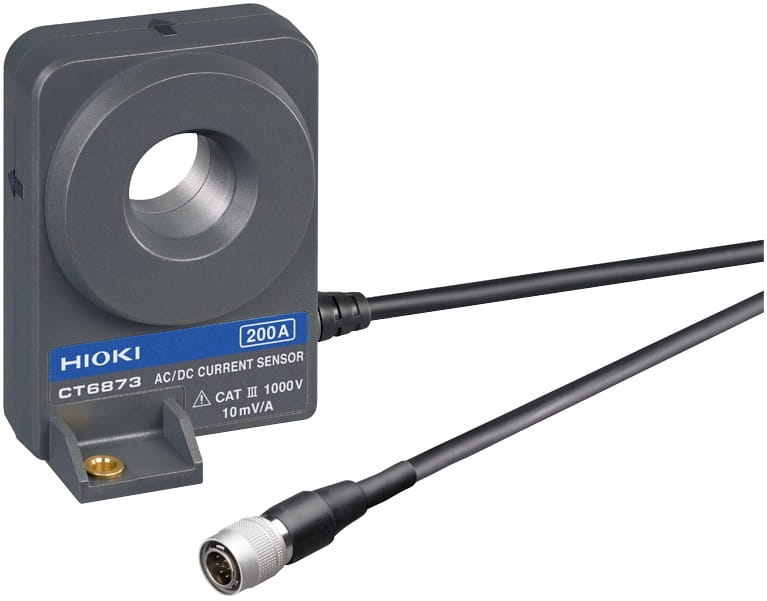

HIOKI CT6873-01 - cęgowy czujnik prądowy AC/DC, 200 A, ±420 A szczyt., 10 MHz, 24 mm, 10 mV/A, przewlekany

• Czujnik prądu typu pull-through (przewlekany) o bardzo dużej dokładności pomiaru przeznaczony do współpracy z analizatorami i miernikami mocy, rejestratorami oraz oscyloskopami wysokiej klasy
• Prąd znamionowy: 200 A AC/DC
• Pasmo pomiaru: od DC do 10 MHz (-3 dB)
• Średnica wewnętrzna otworu na przewód z mierzonym prądem: 24 mm
• Przekładnia: 10 mV/A (= 2 V/200 A)
• Maks. prąd szczytowy: ±350 A AC (przez maks. 20 ms)
• Automatyczna korekcja fazy (z PW8001)
• Dokładność pomiaru:
- dokładność pomiaru amplitudy: zależy od częstotliwości (patrz ulotka)
na przykład dla DC: ±0,03% w.w. ± 0,002% w.p., a w paśmie 45 Hz < f ≤ 66 Hz: ±0,03% w.w. ± 0,007% w.p.
- dokładność pomiaru fazy: zależy od częstotliwości (patrz ulotka)
na przykład w paśmie od 45 < f ≤ 66 Hz: 0,05°
• Przesunięcie fazy: -0,75° przy 100 kHz (-2,10° - w wersji CT6873-01)
• Czas opóźnienia: 36 ns (69 ns - w wersji CT6873-01)
• Zakres temperatur i wilgotności względnych gwarantowania dokładności: 23 °C ± 5 °C, ≤ 80%
• Błąd liniowości: ±2 ppm
• Błąd offsetu: ±5 ppm
• Błąd amplitudy:
- DC: ±7 ppm
- od 10 Hz do 100 Hz: ±0,005%
- od 100 Hz do 1 kHz: ±0,01%
- od 1 kHz do 50 kHz: ±0,1%
- od 50 kHz do 100 kHz: ±0,4%
- od 100 kHz do 300 kHz: ±1%
- od 300 kHz do 1 MHz: ±3%
• CMRR (tłumienie sygnału współbieżnego): - od DC do 1 kHz: ≥ 150 dB
- od 1 kHz do 10 kHz: ≥ 140 dB
- od 10 kHz do 120 kHz: ≥ 120 dB
- od 100 kHz do 1 MHz: ≥ 100 dB
• Wpływ temperatury:
w zakresie od -40 °C do 18 °C i od 28 °C do 85 °C
- czułość amplitudowa: ±15 ppm w.w./°C
- napięcie offsetu: ±0,1 ppm w.p./°C
• Zakres temperatur i wilgotności względnych otoczenia pracy: od -40 °C do +85 °C, ≤ 80% (brak kondensacji)
• Zakres temperatur i wilgotności względnych otoczenia składowania: od -40 °C do +85 °C, ≤ 80% (brak kondensacji)
• Maksymalne napięcie znamionowe do ziemi: 1000 V kat III, przewidywane przepięcie przejściowe: 8000 V
• Wytrzymałość na przebicie: 7,4 kV AC (przy: 1 mA, 50/60 Hz, 1 min)
• Normy: Bezpieczeństwo: EN61010, kompatybilność elektromagnetyczna: EN61326
• Zasilanie:
- doprowadzane bezpośrednio przez wtyk ME15W z PW8001, PW6001, PW3390 lub modułu zasilania sondy U8977
- doprowadzane pośrednio wtykiem BNC tj. z modułu czujnika CT9555, CT9556, CT9557 zasilanego z sieci napięciem przemiennym od 100 do 240 V, bezpośrednio z trójkanałowego modułu prądowego U8977 lub z zewnętrznego zasilacza DC, przy współpracy np. z PW3335-03, PW3335-04, PW3336, PW3337 (patrz ulotka)
• Przewód wyjściowy długości 10 m, zakończony wtykiem ME15W
• Wymiary, masa: 70 x 110 x 53 mm (bez elementów wystających i przewodu), ok. 690 g
