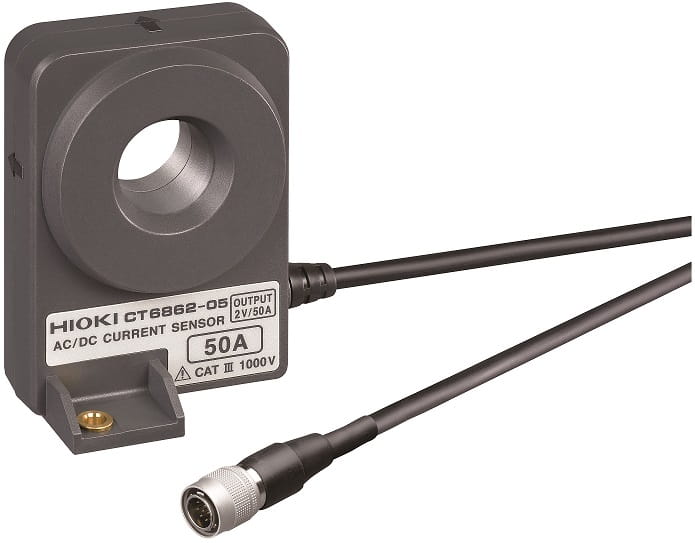

HIOKI CT6862-05 - cęgowy czujnik prądowy AC/DC, 50 A, 100 A maks., 1 MHz, 24 mm, 2 V/prąd znamionowy, przewlekany
0
Opis
CT6862-05 - cęgowy czujnik prądowy AC/DC przewlekany o wysokiej precyzji pomiaru i szeroki zakresie temperatur pracy
• Czujnik prądu typu pull-through (przewlekany)
• Prąd znamionowy: 50 A AC/DC
• Napięcie wyjściowe: 2 V przy prądzie znamionowym (50 A), napięcie jest wyprowadzane przez moduł czujnika, do którego można dołączyć urządzenie o rezystancji wejściowej ≥ 1 MΩ
• Maks. dopuszczalny prąd wejściowy: 100 A (ciągły)
• Rezystancja wyjściowa: 50 Ω
• Pasmo pomiaru:
- amplituda: od DC do 1 MHz
- faza: od DC do 300 kHz
• Podstawowa dokładność pomiaru:
- W paśmie: DC i od 16 do 400 Hz: ±0,05% w.w. ± 0,01% w.p. (amplituda), ±0,2° (faza, nie jest definiowana dla DC)
• Maks. napięcie znamionowe do masy: 1000 V AC/DC (50/60 Hz, kat. III)
• Średnica wewnętrzna otworu na przewód z mierzonym prądem: 24 mm
• Zasilanie: napięcie stałe od ±11 V do ±15 V (doprowadzane bezpośrednio lub z modułu czujnika zasilanego z sieci napięciem przemiennym od 100 do 240 V)
• Wymiary, masa: 70 x 100 x 53 mm, 340 g
• Akcesoria: opaski znakujące (6 szt.)
• Przewód wyjściowy długości 3 m zakończony wtykiem ME15W (z 12 wyprowadzeniami)
• Należy łączyć z urządzeniem o impedancji wejściowej nie mniejszej niż 1 MΩ
ZASTOSOWANIE: Czujnik HIOKI o bardzo wysokiej dokładności i szerokim paśmie przeznaczony do pomiarów dużych prądów AC/DC za pomocą mierników mocy
DOWIEDZ SIĘ WIĘCEJ
• Czujnik prądu typu pull-through (przewlekany)
• Prąd znamionowy: 50 A AC/DC
• Napięcie wyjściowe: 2 V przy prądzie znamionowym 50 A, napięcie jest wyprowadzane przez moduł czujnika, do którego można dołączyć urządzenie o rezystancji wejściowej ≥ 1 MΩ
• Maksymalny, dopuszczalny prąd wejściowy: 100 A (ciągły)
• Rezystancja wyjściowa: 50 Ω
• Pasmo pomiaru:
- amplituda: od DC do 1 MHz
- faza: od DC do 300 kHz
• Podstawowa dokładność pomiaru:
- W paśmie: DC i od 16 do 400 Hz: ±0,05% w.w. ± 0,01% w.p. (amplituda), ±0,2° (faza, nie jest definiowana dla DC)
• Maksymalne napięcie znamionowe do masy: 1000 V AC/DC (50/60 Hz, kat. III)
• Średnica wewnętrzna otworu czujnika (do przeciągnięcia przewodu z mierzonym prądem): 24 mm
• Wpływ położenia przewodnika w cęgach: W przedziale ±0,01% w.w. (od DC do 100 Hz)
• Wpływ zewnętrznego pola elektromagnetycznego: ≤ 10 mA (wartość skalowana dla pola magnetycznego o natężeniu 400 A/m, DC i 60 Hz)
• Zasilanie:
- doprowadzane bezpośrednio przez wtyk ME15W z PW8001, PW6001, PW3390 lub modułu zasilania sondy U8977
- doprowadzane pośrednio wtykiem BNC tj. z modułu czujnika CT9555, CT9556, CT9557 zasilanego z sieci napięciem przemiennym od 100 do 240 V lub z zewnętrznego zasilacza DC, przy współpracy np. z PW3335-03, PW3335-04, PW3336, PW3337 (patrz ulotka)
- pobór mocy: 5 VA maks. (przy 50 A/55 Hz i przy zasilaniu napięciem ±12 V)
• Zakres temperatur i wilgotności względnych otoczenia pracy: od -30 °C do 85 °C, ≤ 80% (brak kondensacji)
• Wymiary, masa: 70 x 100 x 53 [mm], 340 g
• Akcesoria: opaski znakujące (6 szt.)
• Przewód wyjściowy długości 3 m zakończony wtykiem ME15W (z 12 wyprowadzeniami)
WYPOSAŻENIE OPCJONALNE
• Moduł czujnika:
- CT9555 - do dołączenia jednego czujnika prądu
- CT9556 - do dołączenia jednego czujnika prądu
- CT9557 - do dołączenia czterech czujników prądu
• Przewód połączeniowy L9217: do modułu czujnika, izolowany BNC -> izolowany BNC, długość 1,5 m
• Przewód połączeniowy 9165: metaliczny BNC - metaliczny BNC
• Przedłużacz CT9902: po obu stronach MW15W, długość: 5 m (można połączyć ze sobą maksymalnie dwa takie przewody uzyskując przedłużenie o 10 m
• Przewód przejściowy CT9901: ME15W -> PL23
• Przewód wyjściowy CT9904: po obu stronach ME15W, wyprowadzanie sygnału z wyjścia całkowitego przebiegu modułu czujnika CT9557
