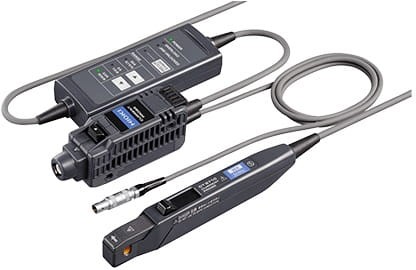

HIOKI CT6710 - cęgowa sonda oscyloskopowa prądu AC/DC: podzakresy 30 A/5 A /0,5A, pasmo DC-50 MHz, szumy 75 µA, czas narastania ≤ 7,0 ns, cęgi:  Φ=5 mm, BNC

Pomiar jednym przyrządem prądów rozruchowych oraz mikro i bardzo szybkich prądów, do zastosowań z rejestratorami z pamięcią i wysokiej klasy oscyloskopami
Poprawia 10-krotnie wartość stosunku-sygnał szum dołączonego oscyloskopu
• Maksymalny prąd znamionowy (skuteczny): 30 A, 5 A, 0,5 A
• Pasmo: od DC do 50 MHz (-3 dB)
• Czas narastania (od 10% do 90%): ≤ 7,0 ns
• Czas opóźnienia (typowy): 12 ns/12 ns/13 ns
• Maksymalna średnica obejmowanego przewodu: 5 mm (przewodnik izolowany)
• Przekładnia: 0,1 V/A, 1 V/A, 10 V/A (zależnie od włączonego podzakresu pomiarowego prądu)
• Dokładność amplitudy (DC i od 45 do 66 Hz, przebieg sinusoidalny, w przedziale maksymalnego prądu szczytowego dla danego podzakresu): ±3,0% w.w. ± 1 mV/±3,0% w.w. ± 1 mV/±3,0% w.w. ± 10 mV
• Maksymalny prąd szczytowy: ±50 A pik/±7,5 A pik/±0,75 A pik (< 10 MHz), ±0,3 A pik (≥ 10 MHz)
• Dołączenie do oscyloskopu - samoblokujący się wtyk BNC
• Szumy: ≤ 75 µA
• Zakres temperatur pracy: od 0 °C do 40 °C (przy wilgotności względnej ≤ 80%)
• Wbudowany wskaźnik ostrzegający przed przekroczeniem przez prąd wejściowy wartości znamionowej
• Ochrona przed przeciążeniem: ochrona przed uszkodzeniem przy przekroczeniu przez prąd wejściowy wartości znamionowej
• Wpływ zewnętrznych pól magnetycznych (sygnał wejściowy DC lub o częstotliwości 60 Hz, natężenie pola 400 A/m): ≤ 20 mA
• Długość przewodu: przewód czujnika: 1,5 m, przewód zasilania: 1,0 m
• Wymiary:
czujnik: 155 x 18 x 26 [mm]
moduł rozgałęźnika: 45 x 120 x 25 [mm]
moduł połączeniowy: 29 x 83 40 [mm], zintegrowany z wtykiem BNC
• Masa: ok. 370 g
• Zasilanie: z zasilacza sieciowego 3269 (opcja) zasilającego maksymalnie dwie sondy CT6710/CT6711 lub z rejestratora MR6000 z zamontowanym modułem Z5021 zasilającym maksymalnie cztery sondy CT6710/CT6711
