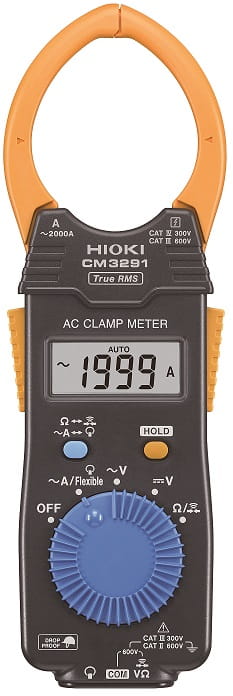

HIOKI CM3291 - miniaturowy multimetr cęgowy dużych prądów przemiennych do 2000 A, True RMS, 46 mm (65 na 13 mm), 600 V, rezystancja, ciągłość obwodu

CM3291 - kieszonkowy multimetr cęgowy ACA z funkcją True RMS

• Średnica wewnętrzna cęgów 46 mm
• Pomiar prądu przemiennego na podzakresach 42,00 A/420,0 A/2000 A
• Funkcja True RMS zapewniająca dokładny pomiar wartości skutecznej prądu w dużym stopniu niezależnie od jego kształtu
- pasmo pomiaru: od 40 Hz do 1 kHz
- współczynnik szczytu: ≤ 2,5 przy wskazaniu 2500 (maleje liniowo do ≤ 1,5 przy wskazaniu 4200)
• Rozdzielczość na dolnym podzakresie prądowym równa 10 mA
• Pomiar napięcia stałego na podzakresach: 420,0 mV/4,200 V/42,00 V/420,0 V/600 V
• Pomiar napięcia przemiennego na podzakresach: 4,200 V/42,00 V/420,00 V/600 V
- funkcja True RMS
• Pomiar rezystancji na podzakresach: 420,0 Ω/4,200 kΩ/42,00 kΩ/420,0 kΩ/4,200 MΩ/42,00 MΩ
• Automatyczna/ręczna zmiana podzakresu pomiarowego
• Test ciągłości obwodu z sygnalizacją dźwiękową tego stanu
• Wyświetlacz ciekłokrystaliczny o maksymalnym wskazaniu 4199
- Odświeżanie wskazania co 400 ms
- Funkcja zamrażania bieżącego wskazania (Data Hold)
• Lekki - masa tylko 103 g, cienka obudowa tylko 16 mm
• Niezależne, obustronne otwieranie cęgów (wygodne też dla osób leworęcznych)
• Wąska obudowa (grubość 16 mm) i wydłużone cęgi pozwalają na szybkie dotarcie do właściwego przewodu, nawet w gęstych wiązkach
• Cęgi tego przyrządu zawierają cewki powietrzne specjalnej konstrukcji, są zatem pozbawione metalowego rdzenia, dzięki temu przyrząd jest lekki, wytrzymały na uszkodzenia mechaniczne (wytrzymuje upadek z wysokości 1 m na betonową podłogę) i niezawodny (w przypadku upuszczenia przyrządu cęgowego zawierającego metalowy rdzeń ulega on zwykle uszkodzeniu, co czyni naprawę takiego przyrządu nieopłacalną)
• Zasilanie: jedna bateria CR2032 (3 V) wystarczająca na 70 h pracy ciągłej przy pomiarze prądu przemiennego
• Funkcja automatycznego wyłączenia zasilania (po 30 minutach braku aktywności operatora), możliwość wyłączenia tej funkcji
• Maksymalne napięcie znamionowe do masy:
- cęgi: kat. IV 300 V, kat. III 600 V
- gniazdo pomiarowe napięcia: kat. III 300 V, kat. II 600 V
• Zakres temperatur otoczenia pracy: od -25 °C do 65 °C
• Zakres temperatur otoczenia składowania: od -25 °C do 65 °C
• Bezpieczeństwo: EN61010, kompatybilność elektromagnetyczna (EMC): EN61326
• Wymiary, masa: 57 x 198 x 16 [mm], 103 g
• Po dołączeniu opcjonalnej sondy elastycznej CT6280 można tym przyrządem mierzyć prądy przemienne do 4200 A, sonda ma dwa przełączane podzakresy pomiarowe 420,0 A i 4200 A
• Wyposażenie standardowe: komplet przewodów pomiarowych L9208, futerał, bateria litowa CR2032, instrukcje obsługi
• Jako wyposażenie opcjonalne (za dodatkową opłatą) można dokupić m.in. prądową sondę elastyczną CT6280, komplet sond szpilkowych nakładanych na sondy przewodów L9208 (DC 60 A/AC 30 V), komplet chwytaków krokodylowych nakładanych na sondy przewodów L9208

DANE TECHNICZNE
• Metoda pomiaru sygnału przemiennego: rzeczywista wartość skuteczna (True RMS)
• Maksymalna średnica obejmowanego przewodu z prądem: 46 mm (lub dwa przewody o średnicy 20 mm każdy)
• Maksymalne napięcie znamionowe do masy:
- cęgi: kat. IV 300 V, kat. III 600 V
- gniazdo pomiarowe napięcia: kat. III 300 V, kat. II 600 V
• Pomiar prądu przemiennego:
- podzakresy: 42,00 A/420,0 A/2000 A
- dokładność pomiaru:
40 Hz ≤ f < 45 Hz: ±2,0% w.w. ± 5 cyfr
45 Hz ≤ f ≤ 66 Hz: ±1,5% w.w. ± 5 cyfr
66 Hz < f ≤ 1 kHz: ±2,0% w.w. ± 5 cyfr
- pasmo pomiaru: od 40 Hz do 1 kHz
• Pomiar napięcia przemiennego:
- podzakresy: 4,200 V/42,00 V/420,0 V/600 V
- dokładność pomiaru:
45 Hz ≤ f ≤ 66 Hz: ±1,8% w.w. ± 7 cyfr
66 Hz < f ≤ 500 Hz: ±2,3% w.w. ± 8 cyfr
- pasmo pomiaru: od 45 Hz do 500 Hz
• Pomiar napięcia stałego:
- podzakresy: 420,0 mV/4,200 V/42,00 V/420,0/600 V
- dokładność pomiaru:
na podzakresie 420,0 mV: ±2,5% w.w. ± 5 cyfr
na pozostałych podzakresach: ±1,0% w.w. ± 3 cyfry
• Pomiar rezystancji:
- podzakresy: 420,0 Ω/4,200 kΩ/42,00 kΩ/420,0 kΩ/4,200 MΩ/42,00 MΩ
- dokładność pomiaru:
na podzakresach od 420,0 Ω do 420,0 kΩ: ±2,0% w.w. ± 4 cyfry
na podzakresie 4,200 MΩ: ±5,0% w.w. ± 4 cyfry
na podzakresie 42,00 MΩ: ±10,0% w.w. ± 4 cyfry
• Test ciągłości obwodu:
- używany podzakres 420,0 Ω, dokładność: ±2,0% w.w. ± 4 cyfry
- próg zadziałania sygnalizacji dźwiękowej: ≤ 50 Ω ± 40 Ω
- napięcie przy nieobciążonym wejściu pomiarowym: ≤ 3,4 V
• Współczynnik szczytu:
2,5 przy wskazaniu ≤ 2500 (maleje liniowo do ≤ 1,5 przy wskazaniu równym 4200)(≤1,5 na podzakresie 2000 A)
• Zakres wyświetlania zera: 5 cyfr (prąd przemienny mierzony cęgami lub pętlą elastyczną)
• Wpływ położenia przewodnika w obszarze cęgów:
w przedziale ±5,0% (wyspecyfikowane dla przewodnika o średnicy 11 mm (22 m²))
• Odświeżanie wskazania wyświetlacza: co 400 ms ± 25 ms
• Zakres temperatur i wilgotności względnych otoczenia pracy:
od -25 °C do 65 °C (na podzakresie 40 MΩ, do 40 °C), ≤ 80% (przy braku kondensacji)
• Zakres temperatur i wilgotności względnych otoczenia składowania:
od -25 °C do 65 °C , ≤ 80% (przy braku kondensacji)
• Odporność na upadek:
1 m na betonową podłogę
• Maksymalny prąd wejściowy (mierzony cęgami): 2000 A AC, ciągły (od 45 do 66 Hz)
• Maksymalne napięcie wejściowe: 600 V AC/DC i 3 x 10⁶ VHz (napięcie przemienne, napięcie stałe)
• Ochrona przed przeciążeniem: 600 V AC/DC (na zakresach: napięcia przemiennego, napięcia stałego, rezystancji, ciągłości obwodu)
• Współczynnik tłumienia sygnału współbieżnego (CMRR):
dla napięcia stałego: ≥ -100 dB (50/60 Hz, przy asymetrii równej 1 kΩ)
dla napięcia przemiennego: ≥ -60 dB (50/60 Hz, przy asymetrii równej 1 kΩ),
lecz ≥ 45 dB na podzakresie 600 V
• Współczynnik tłumienia sygnału normalnego (NMRR):
dla napięcia stałego: ≥ -40 dB (50/60 Hz)
• Normy:
- Bezpieczeństwo: EN 61010
- Kompatybilność elektromagnetyczna (EMC): EN 61326
• Maksymalne wskazanie wyświetlacza: 4199
• Funkcje: zamrażanie bieżącego wskazania wyświetlacza (Data Hold), automatyczne wyłączanie zasilania
• Zasilanie: 3 V_, bateria litowa CR2032 x 1 szt.
- maksymalna moc znamionowa: 15 mVA
• Czas pracy baterii: w przybliżeniu 70 h, przy ciągłym pomiarze prądu przemiennego, bez obciążenia, w warunkach temperatury i wilgotności gwarantowanej dokładności
• Wymiary: 57 (długość) x 198 (szerokość) x 16 (wysokość) [mm]
• Masa: 103 g (z baterią)
