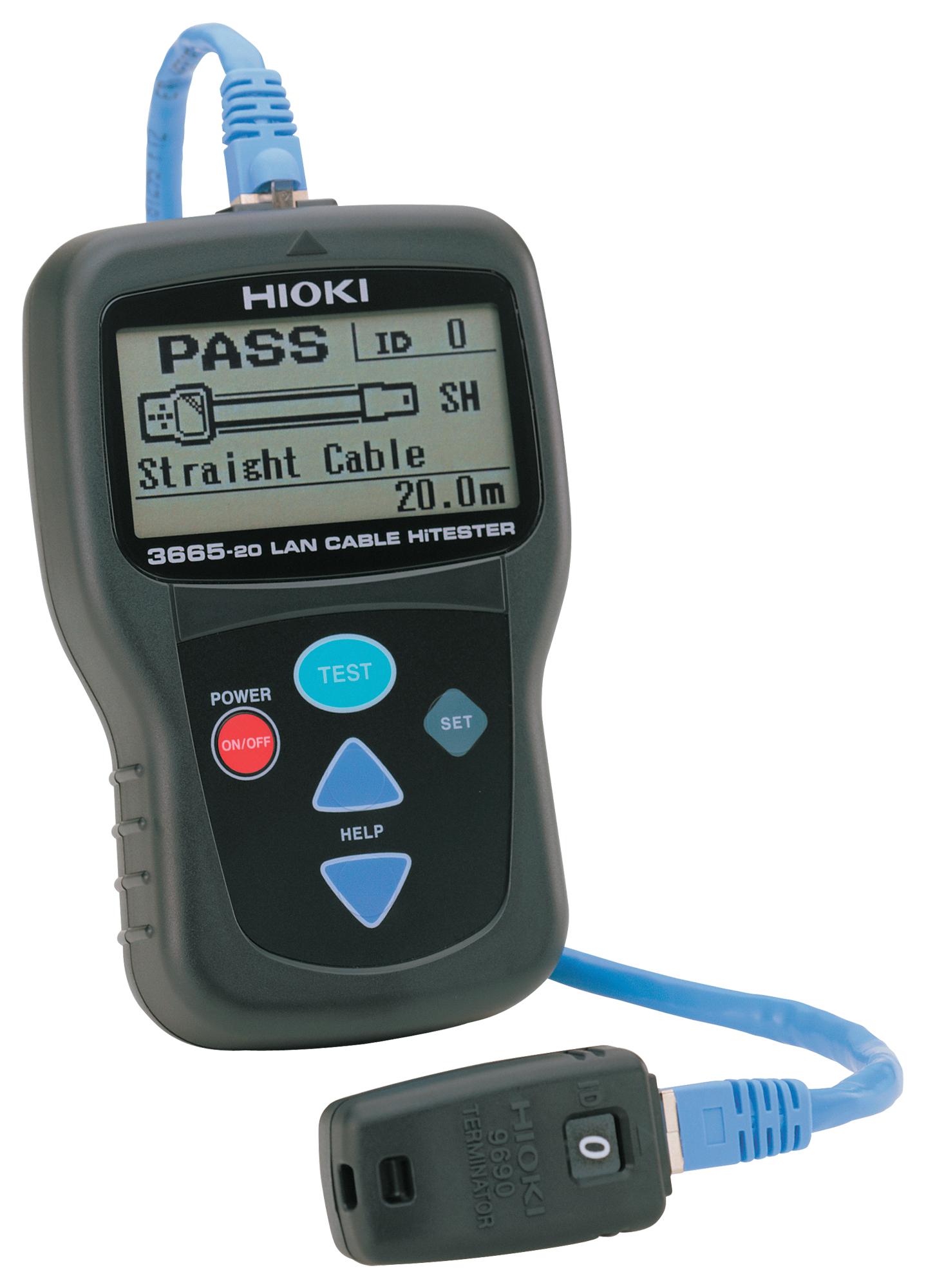

HIOKI 3665-20 - tester LAN
0
Opis
3665-20 - tester LAN
• Testuje instalacja wykonane kablem typu skrętka o impedancji charakterystycznej 100 Ω , ekranowane i nieekranowane (kat: 3, 4, 5, 5e, 6 i 6A);
• Intuicyjna obsługa - wystarczy dołączyć kabel i nacisnąć przycisk START;
• Pomiar długości kabla metodą reflektometryczną (od 2 do 300 m),
• Tryb kompensacji prędkości sygnału w kablu,
• Rozdzielczość pomiaru 0,1 m,
• Pomiar odległości do miejsca uszkodzenia z wyświetleniem typu uszkodzenia (rozwarcie, zwarcie, inne);
• Złącze pomiarowe RJ-45;
• Test mapy przewodów po zakończeniu badanej linii (ośmiożyłowej) terminatorem (mapy) 9690 (w komplecie);
• Identyfikacja jednocześnie 21 kabli w wiązce z użyciem terminatorów;
• Podświetlany wyświetlacz graficzny (128 na 64 punkty);
• Zasilanie 2 baterie LR6;
• Czas pracy ok. 50 h;
• Funkcja automatycznego wyłączania zasilania i podświetlenia, kontrola zużycia energii między pomiarami;
• Wymiary: (długość x szerokość x wysokość): 85 x 130 x 33 [mm];
• Masa ok. 160 g;
• W komplecie terminator 9690 (ID=0). Jako opcje można zamówić komplety terminatorów (po 5 w komplecie): 9690-01 (ID=1-5), 9690-02 (ID=6-10), 9690-03 (ID=11-15), 9690-04 (ID=16-20).
DOWIEDZ SIĘ WIĘCEJ
3665-20 - tester LAN
• Testuje instalacje wykonane kablem typu skrętka o impedancji charakterystycznej 100 Ω , ekranowane i nieekranowane (kat: 3, 4, 5, 5e, 6 i 6A);
• Pomiar długości kabla metodą reflektometryczną (od 2 do 300 m),
• Kompensacja NVP - uwzględnienie prędkości sygnału w kablu,
• Rozdzielczość pomiaru 0,1 m,
• Dokładność pomiaru ±4% w.w. ± 1 m (czterokrotnie lepsza niż testera 3660);
• Pomiar odległości do miejsca uszkodzenia z wyświetleniem typu uszkodzenia (rozwarcie, zwarcie, inne);
• Złącze pomiarowe RJ-45;
• Test mapy przewodów po zakończeniu badanej linii (ośmiożyłowej) terminatorem (mapy) 9690 (w komplecie),
• Wykrywane błędy: rozwarcie, zwarcie, zamienione miejscami żyły danej pary, przestawione pary, rozczepione pary(zamienione przewody z różnych par),
• Test mapy kabli zarówno prostych jak i z przeplotem (10/100BASE, 1000BASE-T i 1000BASE-TX);
• Możliwość identyfikacji jednocześnie 21 kabli w wiązce po zakończeniu ich czterema terminatorami (od 9690-01 do 9690-04 - wyposażenie dodatkowe) i terminatorem 9690 (w komplecie);
• Wyświetlacz ciekłokrystaliczny graficzny o rozdzielczości 128 na 64 punkty, z podświetleniem;
• Sygnalizacja dźwiękowa naciśnięcia przycisku i wyświetlenia wyniku pomiaru;
• Zasilanie z 2 baterii alkalicznych LR6,
• Test baterii - sygnalizacja konieczności wymiany na nowe, gdy napięcie baterii spadnie poniżej 2,4 V,
• Pobór mocy z baterii ok. 1,4 VA, czas pracy ok. 50 h (przy pomiarze co minutę),
• Funkcja automatycznego wyłączania zasilania po 10 minutach,
• Kontrola zużycia energii między pomiarami, gotowość do pomiaru przywracana automatycznie po naciśnięciu przycisku TEST;
• Funkcja automatycznego wyłączania podświetlenia wyświetlacza po ok. 20 sekundach;
• Dopuszczalne napięcie wejściowe 3,3 V - wartość szczytowa między wyprowadzeniami złącza RJ-45;
• Zakres temperatur pracy: od 0 do 40°C;
• Spełnia wymagania norm EN61010-1:2001,EN61326:1997+A1:1998+A2:2001+A3:2003;
• Wymiary (długość x szerokość x wysokość): 85 x 130 x 33 [mm];
• Masa ok. 160 g;
• Wyposażenie standardowe: terminator 9690, futerał;
• Wyposażenie opcjonalne (za dodatkową opłatą): Terminatory: 9690-01 (ID od 1 do 5), 9690-02 (ID od 6 do 10), 9690-03 (od 11 do 15), 9690-04 (od 16 do 20), neseser 9249 (mieści przyrząd, terminatory, kabel połączeniowy LAN -dostępny w handlu), instrukcję obsługi.
