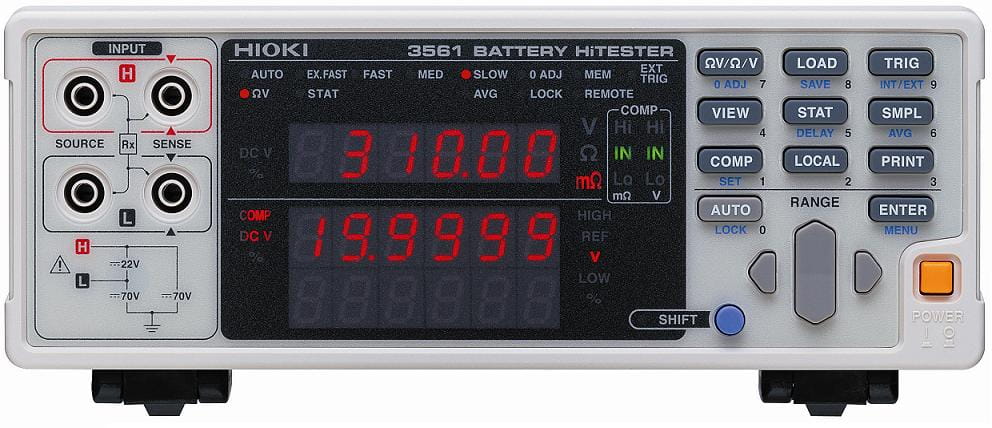

HIOKI 3561 - laboratoryjny tester akumulatorów

• Bardzo szybki pomiar rezystancji wewnętrznej i jednocześnie napięcia małych akumulatorów
• Metoda pomiaru: czteroprzewodowa (sygnałem AC, 1 kHz)
• Dwa podzakresy pomiarowe rezystancji wewnętrznej: 300 mΩ i 3 Ω; jeden zakres pomiarowy napięcia stałego: 20 V
• Wysoka dokładność pomiaru: ±0,5% w.w. ±5 cyfr dla rezystancji wewnętrznej i ±0,01% w.w. ±3 cyfry dla napięcia stałego
• Wysoka rozdzielczość wskazania: 0,01 mΩ (na podzakresie 300 mΩ) - dla rezystancji wewnętrznej, 0,1 mV (podzakres 20 V - dla napięcia stałego
• Krótki czas odpowiedzi: 10 ms
• Po cztery czasy próbkowania (do wyboru) dla funkcji ΩV, Ω i V: EX.FAST (próbkowanie bardzo szybkie), FAST (szybkie), MEDIUM (średnie), SLOW (wolne)
- czasy próbkowania:
w trybie EX.FAST: 7 ms (ΩV), 4 ms (Ω i V)
w trybie FAST: 23 ms (ΩV), 12 ms (Ω i V)
w trybie MEDIUM: 83 ms (ΩV), 42 ms (Ω i V)
w trybie SLOW: 258 ms (ΩV), 157 ms (Ω i V)
• Czas pomiaru = czas próbkowania + czas odpowiedzi
• Funkcja wykrywania błędu pomiarowego związanego z uszkodzeniami sond i przewodów pomiarowych
• Kalibracja własna: niewielki dryft w wewnętrznym układzie pomiarowym i fluktuacje wzmocnienia są automatycznie korygowane w celu zachowania dokładności pomiaru
• Zerowanie: w zakresie 1000 cyfr (zliczeń) - zarówno rezystancji jak i napięcia
• Wyzwalanie: wewnętrzne i zewnętrzne
• Pamięć danych pomiarowych: możliwość zapamiętania maksymalnie 400 danych pomiarowych za pomocą wyzwalania we/wy (I/O), następnie przesłania ich w postaci pliku wsadowego
• Komparator:
- jednoczesna ocena rezystancji wewnętrznej i prądu: dwa niezależne komparatory Hi/Lo
- sygnalizacja optyczna i dźwiękowa (inny dźwięk do oceny Lo, a inny do Hi), możliwość wyłączenia sygnalizacji dźwiękowej,
- funkcja logiczna AND dla obu wyników z wyprowadzaniem przez interfejs we/wy (I/O)
- dwie metody ustawiania progów oceny komparatora: wartość bezwzględna Hi/Lo, odchylenie w % od wartości standardowej
- funkcja komparatora ręcznego: sterowanie przeprowadzeniem oceny za pomocą przycisku nożnego lub PLC (programowany sterownik logiczny)
• Funkcja uśredniania: od 2 do 16 wyników pomiarów (próbek) wykorzystywana w celu uzyskania stabilnego pomiaru
• Funkcja opóźnienia: od 0 do 9,999 s
• Obliczenia statystyczne:
- wykonywane na 30000 punktach danych, - wyniki: całkowita liczba danych, wartości minimalna, maksymalna i średnia, odchylenie standardowe, odchylenie standardowe populacji, wskaźniki wydajności procesu (Cp i Ck)
• Pamięć nastaw konfiguracyjnych:
- możliwość zapamiętania w pamięci wewnętrznej maksymalnie 126 nastaw pomiarowych takich jak wartości progowe komparatora,
- możliwość załadowania ich do komputera,
- nastawy płyty czołowej można wybierać korzystając z funkcji zewnętrznego sterowania,
- nastawy zapisywane w pamięci: funkcja pomiarowa, automatyczna zmiana podzakresu, dane zerowania, szybkość próbkowania, źródło wyzwalania, opóźnienie, uśrednianie, nastawy komparatora, obliczenia statystyczne, przełączanie wyświetlacza, blokada przycisków
• Interfejs RS-232C:
- można wykorzystywać do drukowania za pomocą opcjonalnej drukarki 9670, drukowane dane to wyniki: pomiarów, oceny komparatora oraz obliczeń statystycznych,
- maksymalna szybkość transmsji 38400 bit/s lub ok. 10 ms na pomiar (pozostałe dostępne prędkości: 19200 bit/s, 9600 bit/s)
- wyprowadzanie danych przez RS-232C po doprowadzeniu sygnału wyzwalającego
• Program aplikacyjny - do pobrania bezpłatnie ze strony internetowej HIOKI, funkcje:
- transmisja danych pomiarowych do komputera,
- importowanie do arkusza kalkulacyjnego lub magazynowanie w plikach CSV
• Interfejs EXT I/O (interfejs Handler z 37 wyprowadzeniami)
• Zasilanie: od 100 do 240 V (wybór automatyczny), pobór mocy: 30 VA
• Wymiary: 215 x 80 x 295 [mm] (włącznie z elementami wystającymi
• Masa: ok. 2,4 kg
• Wyposażenie standardowe (fabryczne): przewód zasilania.
UWAGA!: W wyposażeniu fabrycznym nie ma przewodów pomiarowych
• Wyposażenie opcjonalne (oferowane za dodatkową opłatą):
9287-10 - przewody pomiarowe zakończone chwytakami, długość przewodu 85 cm + 8 cm
9452 - przewody pomiarowe zakończone sondami szpilkowymi, długość przewodu 80 cm + 20 cm
9453 - przewody pomiarowe (do pomiaru 4-przewodowego) zakończone sondami igłowymi, długość przewodu ok. 80 cm + 25 cm
9455 - przewody do pomiarów wymagających wysokiej precyzji pomiaru zakończone sondami szpilkowymi, długość przewodu ok. 40 cm + 25 cm
9467 - przewody pomiarowe zakończone dużymi chytakami (średnica wewnętrzna 29 mm), długość przewodu ok. 85 cm + 25 cm
9770 - przewody pomiarowe zakończone sondami igłowymi, długość przewodu ok. 45 cm + 26 cm
9771 - przewody pomiarowe zakończone sondami igłowymi, długość przewodu ok. 45 cm + 26 cm), przewody 9770 i 9771 różnią się budową zakończenia pomiarowego - szpilki)
9637 - przewód RS-232C, 9 wypr./9 wypr., długość przewodu 1,8 m, skrzyżowany
9638 - przewód RS-232C, 9 wypr./25 wypr., długość przewodu 1,8 m, skrzyżowany
9151-02 - przewód GPIB (dł. 2 m) - do testera 3561-02
9670 - drukarka (termiczna)
9671 - zasilacz sieciowy - do drukarki 9670
9672 - pakiet akumulatorów - do drukarki 9670
9673 - ładowarka akumulatorów - do drukarki 9670
9237 - papier rejestracyjny (4 rolki, 80 mm x 25 m) - do drukarki 9670
