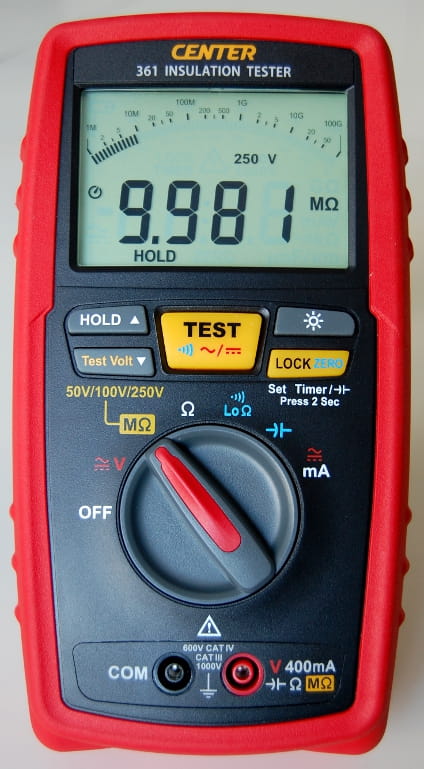

CENTER 361 - miernik rezystancji izolacji z pomiarem długości kabla 80 km, 50 V/100 V/250 V, 100 GΩ, AC/DCV 600 V, 20 MΩ, 40 µF, ciągłość

• Pomiar długości kabla
- metoda pomiaru: wynik pomiaru długości jest wskazywany na podstawie pomiaru pojemności; trzeba wcześniej wprowadzić wartość pojemności kabla w nF na kilometr
- zakres pomiaru długości: do 80 km
- zakres ustawiania pojemności: od 1 nF do 99 nF
- dokładność pomiaru: 3% w.w.
- ochrona przed przeciążeniem: 300 V (skuteczne)
• Pomiar rezystancji izolacji (napięciem stałym)
- napięcia pomiarowe rezystancji izolacji, stałe: 50/100/250 V
- pomiar jest wykonywany automatycznie po naciśnięciu przycisku TEST
- podzakresy pomiarowe rezystancji izolacji:
50 V: 50k - 20 GΩ, rozdzielczość wskazania: od 0,1 kΩ do 100 MΩ
100 V: 100k - 40 GΩ, rozdzielczość wskazania: od 1 kΩ do 100 MΩ
250 V: 250k - 100 GΩ
- dokładność podstawowa pomiaru rezystancji izolacji: ±2% w.w.
- prąd zwarciowy: > 1 mA; < 2 mA
- ochrona przed przeciążeniem: 600 V (skuteczne)
• Pomiar napięcia przemiennego / stałego: do 600 V
- rozdzielczość wskazania: 0,1 V
- dokładność pomiaru: ±1,5% w.w. + 3 cyfry / ±1,5% w.w. + 3 cyfry
- impedancja wejściowa: 10 MΩ
- pasmo pomiaru (dla ACV): 45 Hz - 1 kHz
- ochrona przed przeciążeniem: 600 V (skuteczne)
• Pomiar rezystancji: podzakresy: od 40 Ω do 20 MΩ
- rozdzielczość wskazania: od 0,1 Ω do 100 kΩ
- dokładność pomiaru: ±1% w.w. + 2 cyfry (≤2 MΩ), ±1% w.w. + 2 cyfry (≤ 20 Ω)
- napięcie pomiarowe: < 5 V
- ochrona przed przeciążeniem: 300 V (skuteczne)
• Test ciągłości obwodu (małych rezystancji - LoΩ)
- podzakres: ≤40 Ω
- rozdzielczość wskazania: od 0,01 Ω
- dokładność pomiaru: ±1% w.w. + 2 cyfry (≤5 Ω), ±1% w.w. (≤40 Ω)
- prąd zwarciowy: ≈ 280 mA
- sygnalizacja dźwiękowa
- ochrona: bezpiecznik szybki 0,5 A/700 V
• Pomiar pojemności
- zakres pomiaru: od 0,1 nF do 40 µF
- dokładność pomiaru: 3% w.w. + 1 cyfra
- ochrona przed przeciążeniem: 300 V (skuteczne)
• Pomiar prądu przemiennego
- zakres pomiaru: 400 mA
- rozdzielczość wskazania: od 0,1 do 1 mA
- dokładność pomiaru: 3% w.w. + 1 cyfra
- pasmo pomiaru: 45 Hz - 1 kHz
- impedancja wewnętrzna: 3,5 Ω (maks.)
- ochrona: bezpiecznik szybki 0,5 A/700 V
• Pomiar prądu stałego
- zakres pomiaru: 600 mA
- rozdzielczość wskazania: od 0,1 do 1 mA
- dokładność pomiaru: 3% w.w. + 1 cyfra
- impedancja wewnętrzna: 3,5 Ω (maks.)
- ochrona: bezpiecznik szybki 0,5 A/700 V
• Wielofunkcyjny wyświetlacz ciekłokrystaliczny:
- Wymiary: 79 na 52 mm
- podświetlenie typu LED (włączane i wyłączane przyciskiem)
- długość wskazania cyfrowego: 4 cyfry
- bargraf analogowy: 60 segmentów
- szybkość odświeżania wskazania cyfrowego/bargrafu: 2 razy/s / 10 razy/s
• Automatyczna zmiana podzakresu dla wszystkich funkcji pomiarowych
• Funkcja HOLD - zamrażanie bieżącego wskazania wyświetlacza
• Dwa tryby pomiarowe rezystancji izolacji MANUAL i LOCK
- w trybie MANUAL pomiar trwa tak długo, jak długo jest naciskany przycisk TEST
- w trybie LOCK pomiar wyzwala się naciskając na krótko przycisk TEST; napięcie pomiarowe (wysokie) jest wyprowadzane przez czas ustawiony za pomocą timera blokady (w zakresie: od 10 s do 10 min) z możliwością zakończenia pomiaru w dowolnym momencie, przez ponowne naciśnięcie przycisku TEST
• Sygnalizacja dźwiękowa i optyczna wyprowadzania wysokiego napięcia (w trakcie pomiaru rezystancji izolacji)
• Automatyczne rozładowywanie badanego obiektu po pomiarze rezystancji izolacji
- sygnalizacja dźwiękowa trwania procesu rozładowywania
• Zakres temperatur pracy: od 0 °C do 40 °C, przy wilgotności względnej ≤ 80%
• Zasilanie: 12 V, 8 baterii typu R6
- wskaźnik niskiego napięcia baterii
- automatyczne wyłączanie zasilania: po 20 minutach braku aktywności operatora (z możliwością wyłączenia tej funkcji)
• Czerwona osłona gumowa (zintegrowana)
• Wymiary: 222 x 122 x 68 [mm]
• Masa: ok. 870 g (z bateriami)
• Bezpieczeństwo: EN61010 kat. IV 600 V, kat. III 1000 V
• Wyposażenie fabryczne:
- komplet przewodów pomiarowych (dwa: czerwony i czarny)
- dwa duże chwytaki krokodylowe
- dwie sondy szpilkowe
- baterie (8 szt.)
- futerał
- instrukcja obsługi
